Rückstauschutz sowie normgerechte Be- und Entlüftung zählen zu den anspruchsvollsten Installationsanforderungen für Abwasserhebeanlagen. In der Praxis führen sie häufig zu komplexen und kostenintensiven Anwendungen mit Deckendurchbrüchen sowie aufwendigen Leitungsführungen. Mit den Produktneuheiten CleverLoop und CleverVent präsentiert Kessel zwei neue Systemprodukte, die den Installationsaufwand von Hebeanlagen deutlich reduzieren und neue Möglichkeiten für die Gebäudeentwässerung eröffnen können.

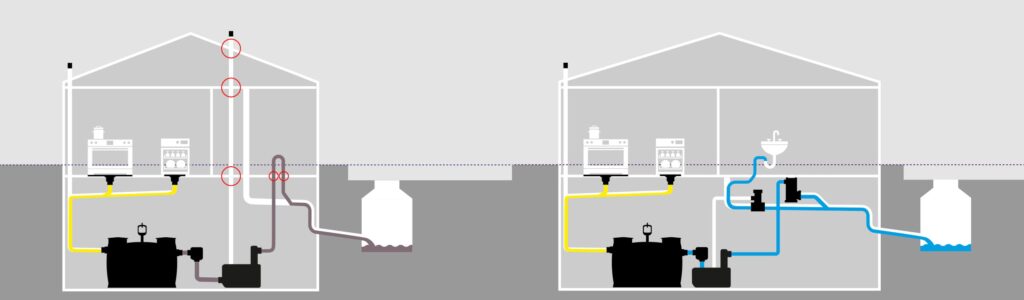

Die normgerechte Installation von Hebeanlagen erfordert die Ausführung einer Rückstauschleife über die Rückstauebene sowie eine separate Lüftungsleitung über Dach. Gerade in der Bestandssanierung und bei denkmalgeschützten Gebäuden sind diese Anforderungen aber oft nur mit erheblichem baulichem Aufwand und hohen Kosten zu realisieren und mit Eingriffen in Statik, Schall- und Brandschutz verbunden. Die neuen Systeme sollen eine Installation ermöglichen, die vollständig im Aufstellraum der Hebeanlage verbleiben kann – komplett ohne Deckendurchbrüche.
Systemtrenner statt Rückstauschleife

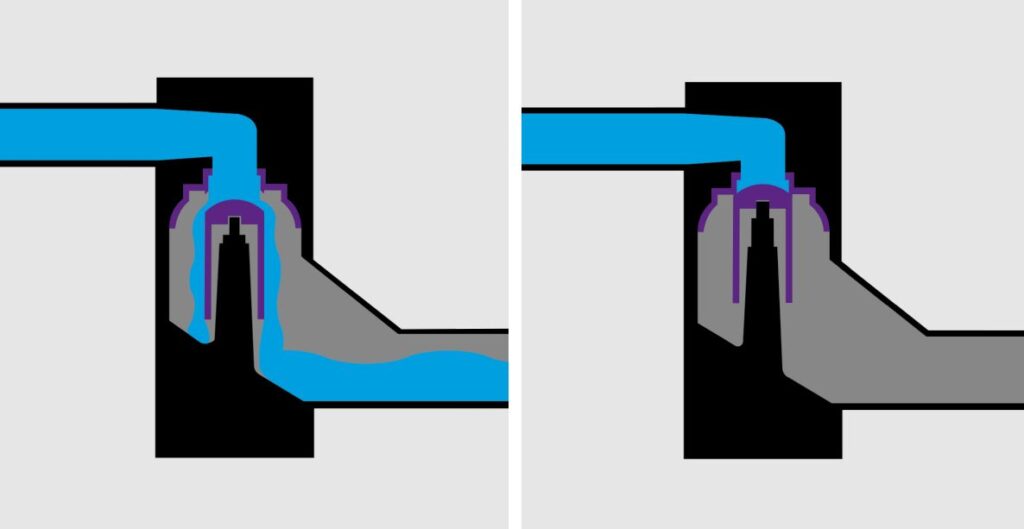

Mit CleverLoop ersetzt Kessel die klassische Rückstauschleife durch einen mechanischen Systemtrenner, der unterhalb der Rückstauebene installiert werden kann. Er gewährleiste einen integrierten Übergang von der Druck- zur Freispiegelleitung und schütze das Gebäude vor Rückstau, auch wenn keine normgerechte Rückstauschleife ausgeführt werden kann. Technisch basiert der Systemtrenner auf einem selbsttätigen Verschlussprinzip mit doppelter Sicherheit:
- Während des Pumpbetriebs öffnet sich das Strömungsventil automatisch durch den abzuführenden Wasserstrom; der mechanische Verschluss schließt nach dem Fördervorgang selbsttätig.
- Im Rückstaufall sorgt ein Auftriebskörper ergänzend für eine redundante Abdichtung.
Auch bei Installation und Wartung zeige sich die praxisorientierte Konstruktion des Systems: CleverLoop ist als modularer Bausatz ausgeführt und lässt sich an unterschiedliche Nennweiten anpassen (DN 50 bis 100 druckseitig sowie DN 90 bis 200 bei der Freispiegelentwässerung mit Muffen und Spitzenden). Zudem verfügt das System über integrierte Wartungsöffnungen für einen schnellen und werkzeuglosen Zugang.
Lüftung ohne Dachdurchführung

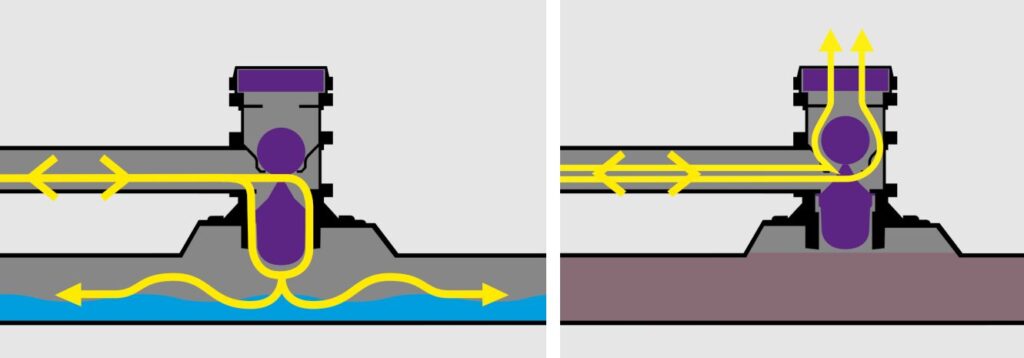

Mit CleverVent bietet Kessel eine Alternative zur klassischen Lüftungsleitung über Dach. Die Lüftungsweiche ermöglicht eine Be- und Entlüftung von Hebeanlagen und Abscheidern – ohne zusätzliche Leitungsführung durch das Gebäude. Im Normalbetrieb erfolgt der Luftaustausch über die angeschlossene Freispiegelleitung. Bei Rückstau verschließt ein integrierter Schwimmer den Weg zur Kanalisation und schaltet selbsttätig um. Die notwendige Be- und Entlüftung wird dann über einen Aktivkohlefilter in den Raum sichergestellt.
Die kompakte Bauweise ermögliche die direkte Integration in die Sammelleitung der Hebeanlage, ohne zusätzliche Steigleitungen. Wartungsrelevante Komponenten wie der Aktivkohlefilter seien leicht zugänglich und auf den tatsächlichen Bedarfsfall ausgelegt.
Weltneuheit mit geprüfter Sicherheit
Für diese Produkte existiert nach Angaben des Herstellers bislang keine spezifische Norm – Kessel definiere vielmehr einen neuen technischen Standard in der Gebäudeentwässerung. Mit Partnern aus Wissenschaft, Prüfwesen und Normung habe man über mehrere Jahre ein umfassendes Nachweis- und Zertifizierungskonzept entwickelt, damit Planer und Fachhandwerker auf einer sicheren Grundlage arbeiten können.
Auf dieser Grundlage entstand mit der DIN SPEC 3615 erstmals ein technischer Orientierungsrahmen für beide Produkte. Darüber hinaus seien sie durch den TÜV Rheinland umfangreich getestet und mit dem Siegel „TÜV-geprüft“ ausgezeichnet worden. Auch auf regulatorischer Ebene sei die Anwendung abgesichert: Das Österreichische Institut für Bautechnik (OIB) sowie die Schweizer Zertifizierungsstelle Qplus haben die entsprechenden Zulassungen und Zertifizierungen erteilt.
Ergänzend biete Kessel mit einer Herstellererklärung zusätzliche Sicherheit für Planung und Einbau. „Wir haben hier zwei echte Weltneuheiten realisiert und gleichzeitig alle Voraussetzungen geschaffen, damit sie sicher eingesetzt werden können“, so Joachim Ziob, Produktmanager bei Kessel. „Mit diesen Lösungen gibt es keinen Grund mehr, durch die Decke zu gehen.“
