Die TWL-Technologie GmbH aus Freihung hat ihre ersten Prisma PVT-RBX-Module bei einem neu errichteten Gymnasium in Herrsching am Ammersee installiert. Dort versorgen die Photovoltaik-Thermie-Module jetzt zusammen mit 56 Erdsonden à 90 Meter Tiefe in der Heizsaison eine Wärmepumpe mit regenerativer Energie. Ab Mai regenerieren die Hybridkollektoren dann das Erdsondenfeld, so der Hersteller.

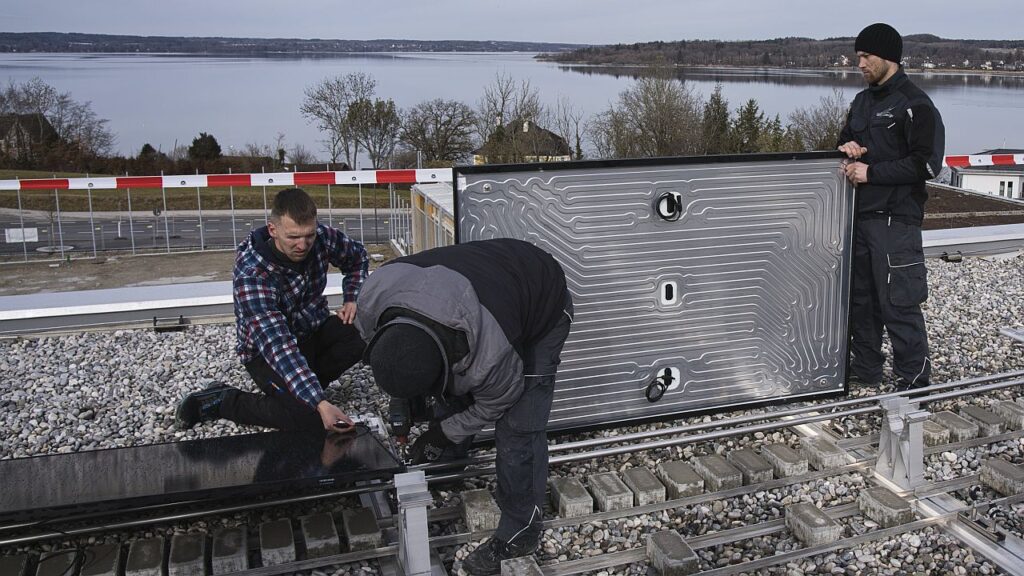

In der Simulation des Projekts durch das TGA-Planungsbüro PKi GmbH habe sich ein Bedarf an 75 Erdsonden ergeben, was aus Platzgründen und wegen der Gewässerschutzauflagen jedoch nicht zu realisieren war. Deshalb habe man sich entschlossen, als zweite Umwelt-Energiequelle für die Wärmepumpe und die Regeneration der Erdsonden eine PVT-Anlage mit 228 Modulen auf dem Dach des Neubaus zu errichten. Dadurch konnte das Erdsondenfeld um 19 Sonden (rund 25 Prozent) reduziert werden. Mit einer elektrischen Gesamtleistung von 103 kWp übernimmt die Anlage außerdem einen relevanten Anteil der Stromerzeugung für den Schulbetrieb.
„Weil die Hybridkollektoren die PV-Module kühlen, führt das natürlich auch zu einem höheren Stromertrag“, sagt Florian Rottmayr, Geschäftsführer der Taranis Energie GmbH aus dem niederbayerischen Bad Abbach, der das PVT-System montiert hat.
Hybrid versorgtes Schulgebäude
Eine 290-kW-Wärmepumpe, eine Viessmann Vitocal 300 G, liefert rund 70 Prozent der Jahres-Heizleistung. 30 Prozent werden von einem 290-kW-Spitzenlast-Gaskessel abgedeckt, der zusätzlich die Warmwasserversorgung des Schulgebäudes einschließlich Kantine und Duschanlagen mit einer Vorlauftemperatur von bis zu 80 °C übernimmt. Dadurch entsteht ein hybrides Versorgungssystem, das erneuerbare und fossile Energieerzeuger kombiniert. Über Verteiler- und Übergabepunkte wird die erzeugte Energie in die Heizkreise des Gebäudes eingebracht.
„Mit 228 installierten RBX-Modulen zählt unser Projekt in Herrsching zu den größeren öffentlichen PVT-Installationen im Schulbereich“, sagt Christian Holst, Produktmanager PVT bei der TWL-Technologie GmbH. Die Kombination aus 56 Erdsonden, einer Wärmepumpe und redundantem Gaskessel stelle eine moderne Anwendung mit einem hohen regenerativen Anteil für kommunale Neubauten dar. „Für die TWL-Technologie GmbH ist das Projekt ein technologischer Meilenstein, da der Prisma PVT-RBX hier in einem großflächigen Verbundsystem eingesetzt wird“, so Christian Holst.
Das Unternehmen hatte die monokristallinen 450-Watt-Module, die die Abwärme der PV-Module über einen Roll-Bond-Absorber als Quellenergie für Sole-Wärmepumpen nutzen, gemeinsam mit dem Automobilzulieferer Mubea entwickelt.
Vortrag auf der IFH/Intherm
TWL-Technologie zeigt ihre Produkte vom 14. bis zum 17. April auf der Fachmesse IFH/Intherm in Nürnberg (Halle 4, Stand 126). Am 15. April von 15:00 bis 15:30 Uhr hält PVT-Produktmanager Christian Holst auf der Messe einen Vortrag über das Leuchtturmprojekt am Ammersee.
